ESP8266+ESPHome+Homeassistant实现地暖水温监测

AJin 字数: 8312 阅读耗时: 20 分钟 2026/01/11 博客独享热度: 20 评论: 0

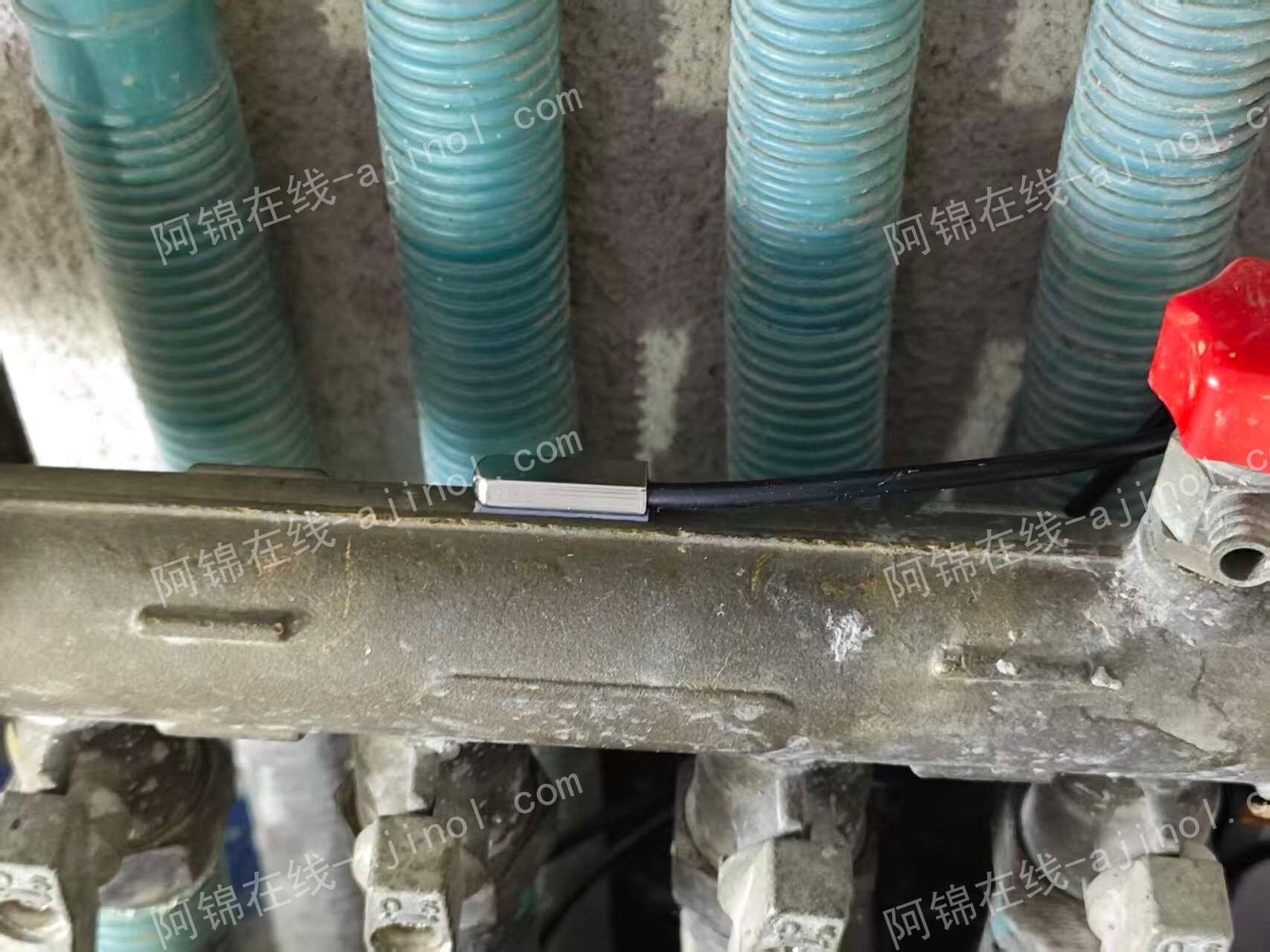

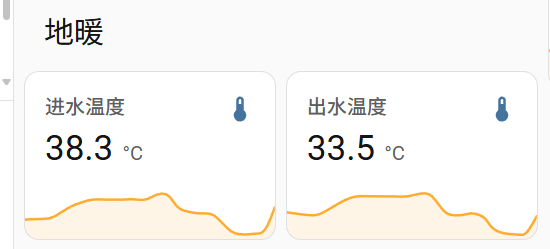

进入冬天后，天气一天天变冷，虽然已经开始集中供暖，但是家里的温度确并不暖和。我经常怀疑供热公司有没有好好供暖，我突发奇想，为了更好的了解家里的供热情况，何不做个实时监测地暖进出水温度的装置。经过查阅资料，最终决定使用esp+温度传感器+esphome来实现，并接入home assistant，从而可以直观的看到水温的变化。

一、硬件部分

（一）需要的硬件

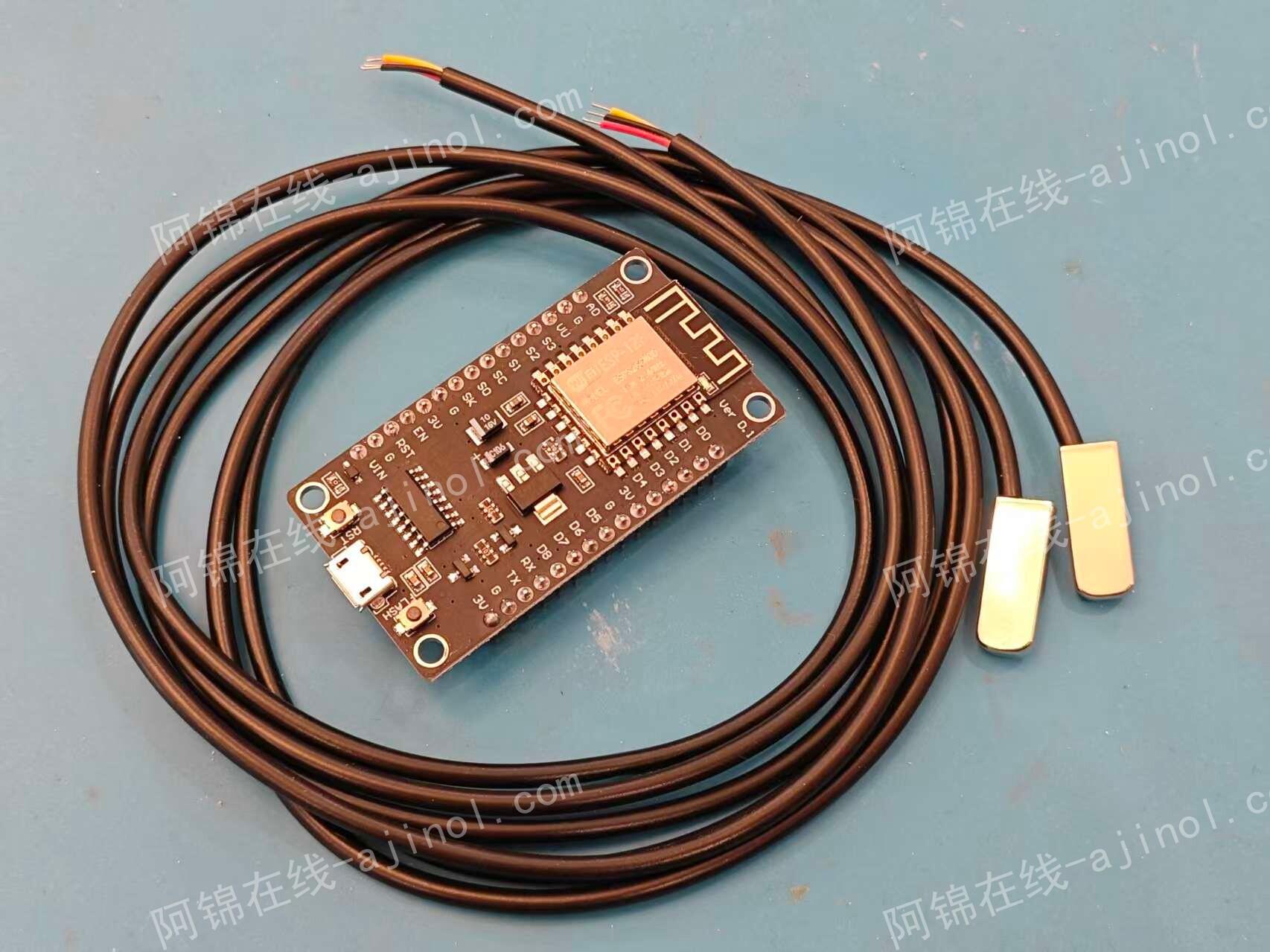

ESP8266开发板*1个
DS18B20数字温度传感器*2个（最好是扁头的，方便固定）

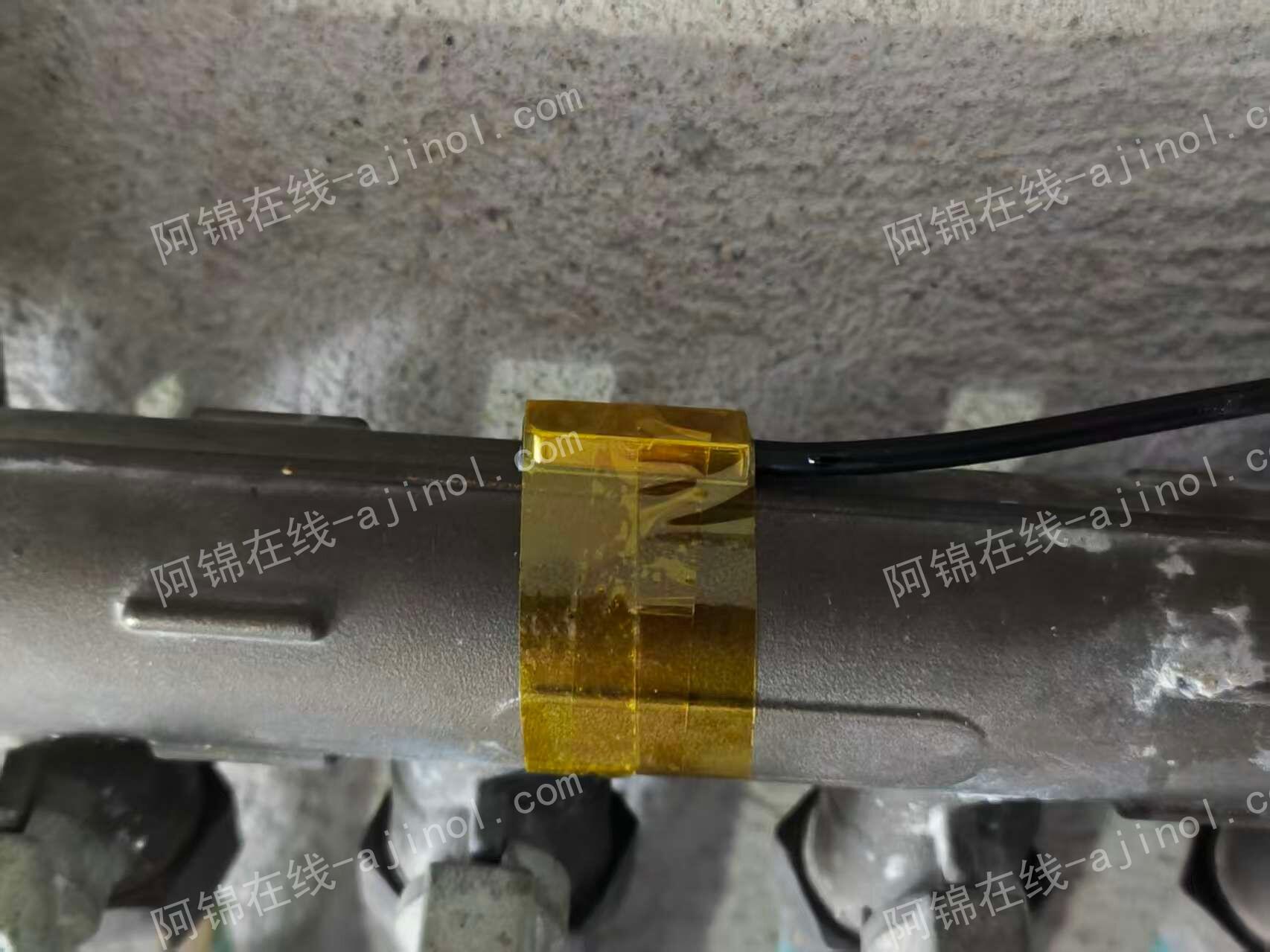

各种工具：电烙铁、耐高温胶带、导热硅胶片等

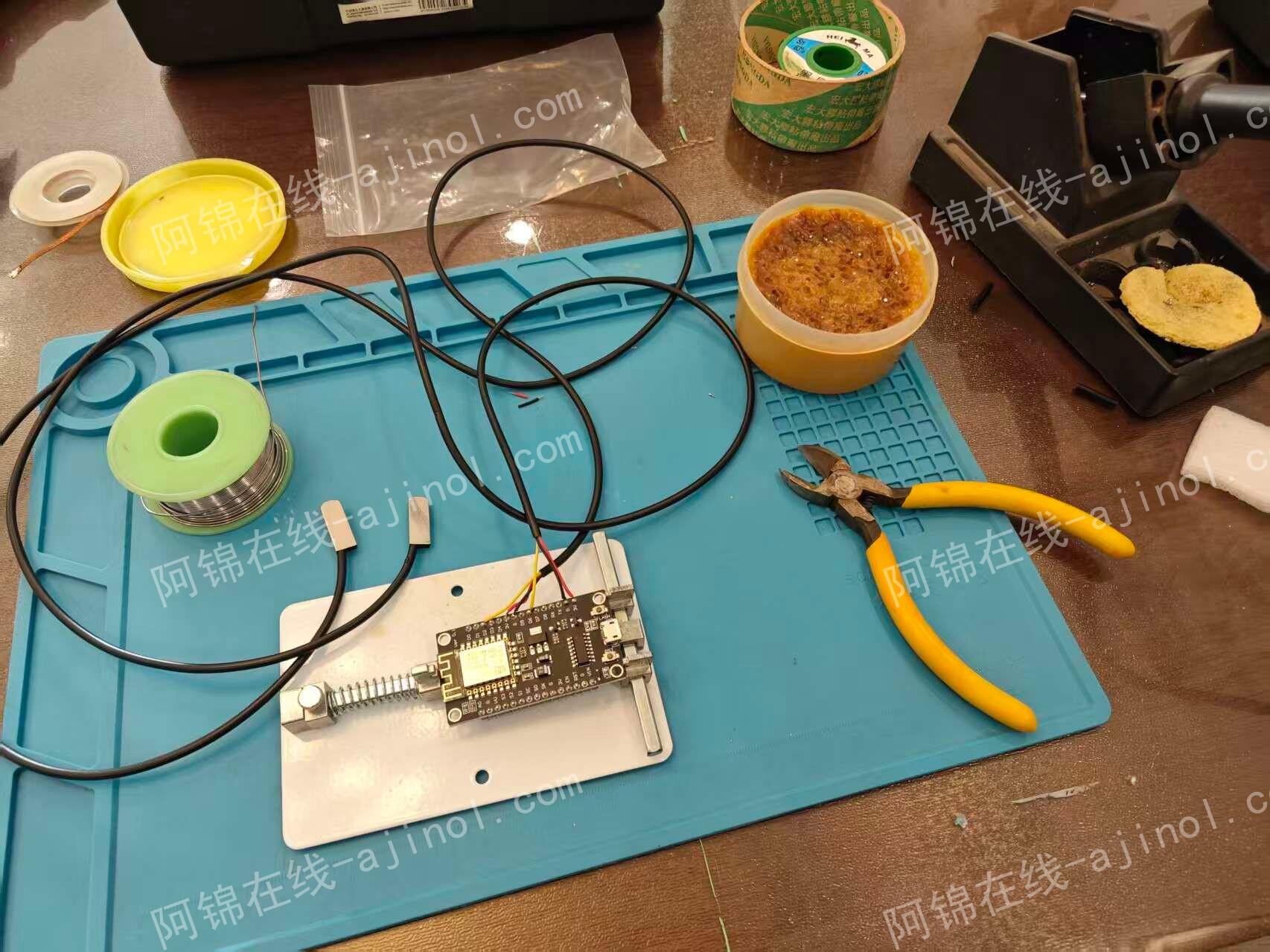

（二）硬件制作

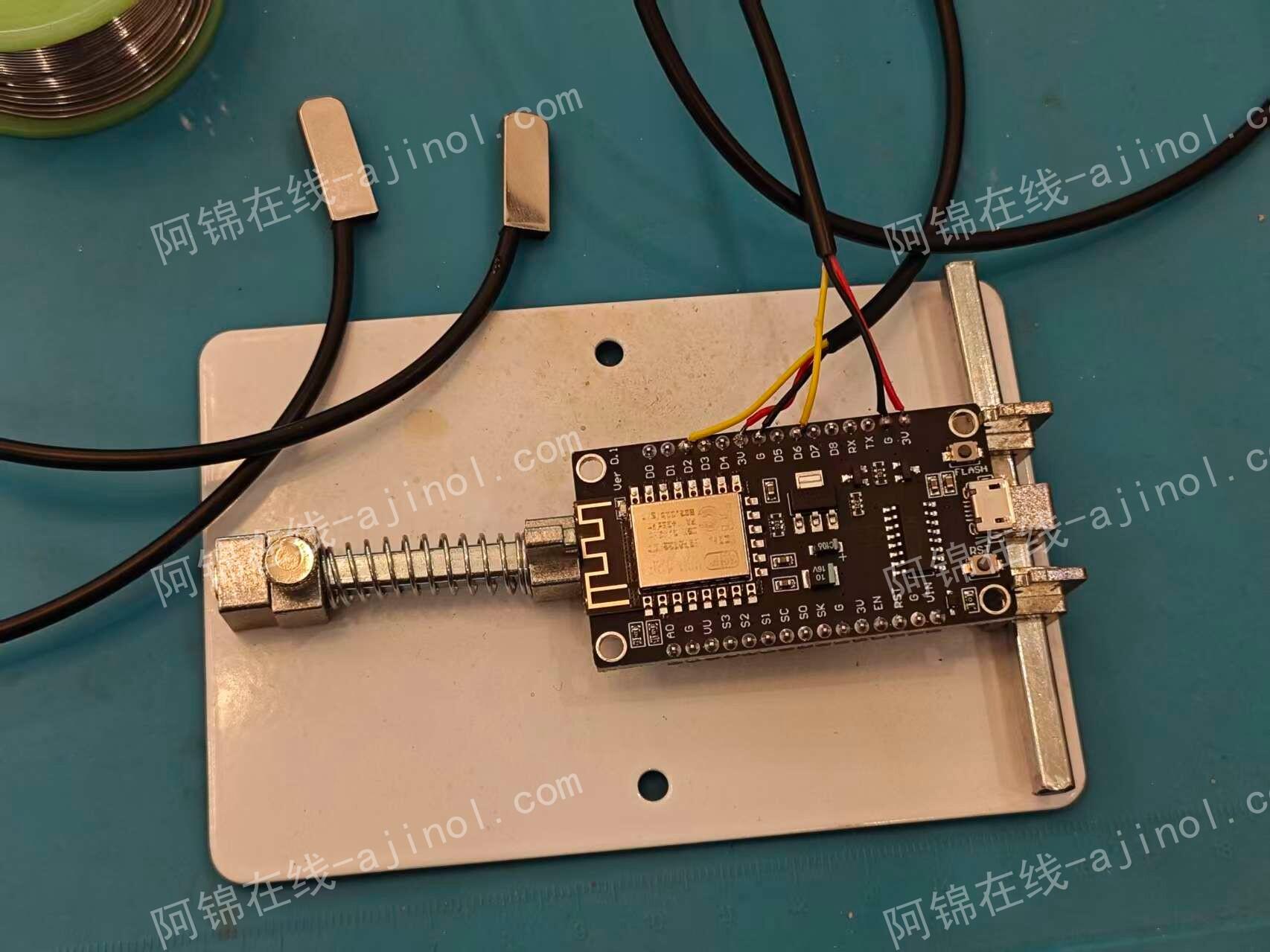

DS18B20传感器有三根引线，分别是3.3V电源、接地、数据，把它分别接在esp8266的3.3V、GND、GPIO引脚上。注意GPIO的0引脚有特殊用处，要避开使用这个引脚。一般开发板PCB印刷的引脚会用D1D2D3……代替，可查看商家提供的开发文档。
我使用的是D2、D6这两个引脚，3.3V和GND接到对应的引脚即可，一定要看清楚不要接错。
- 这里我要说明一下，我的这个接线方法其实是浪费引脚接口了。一开始我以为DS18B20的数据接口需要分开接，后来在查阅资料时发现它使用的是总线通讯的方式，也就是说可以把两个传感器的数据线都接到同一个GPIO上，使用不同的地址来识别不同的传感器。这样使用ESP01S就可以了，既缩减了体积，又节省了成本。
为了美观和牢固，可以使用热熔胶、热缩管将线材和板子固定好，也可以安装进亚克力的盒子里。

二、固件制作

硬件制作好以后，就是刷入固件和调试了。由于我这个设备最终也是要接入homeassistant里使用的，所以我选择的固件是esphome。它不要编写代码，只需要配置yaml文件，即可编译成你需要的功能的固件，而且支持通过WiFi进行OTA升级。这样你只需第一次烧入固件时要用到数据线连接电脑，后面的参数修改固件更新你都不用再去把设备拆下来，直接使用WiFi连接OTA即可，真是方便。

（一）准备工作

在Homeassistant里安装ESPHome，装好后会在HA界面的侧边栏显示ESPHomeBuilder菜单
电脑装好烧录器的驱动，我买的是自带CH340G的开发板，所以装好CH340G的驱动即可
一根USB数据线，用于连接ESP8266开发板和电脑

（二）具体步骤

1.第一次使用时，需要给esp8266开发板刷入初始固件。

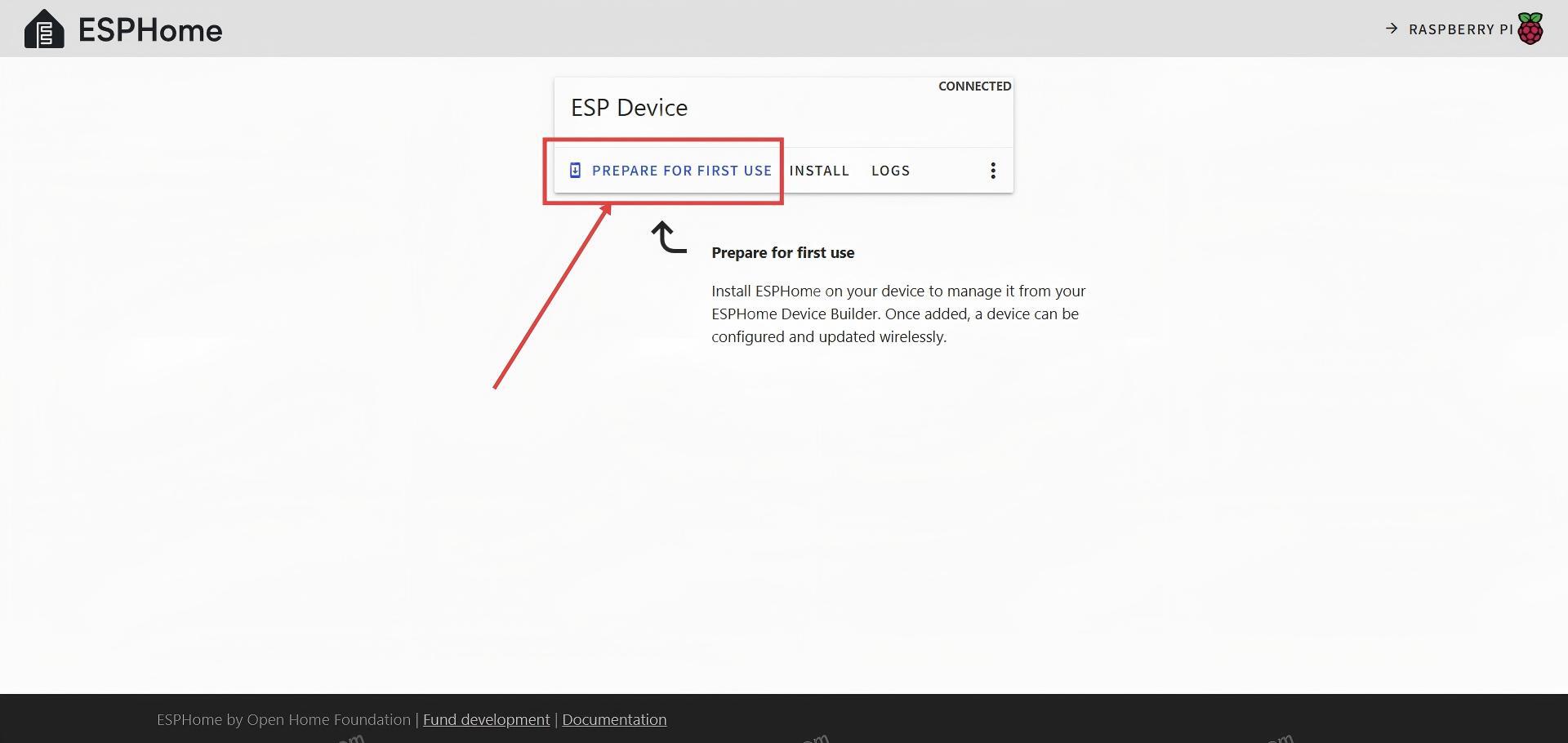

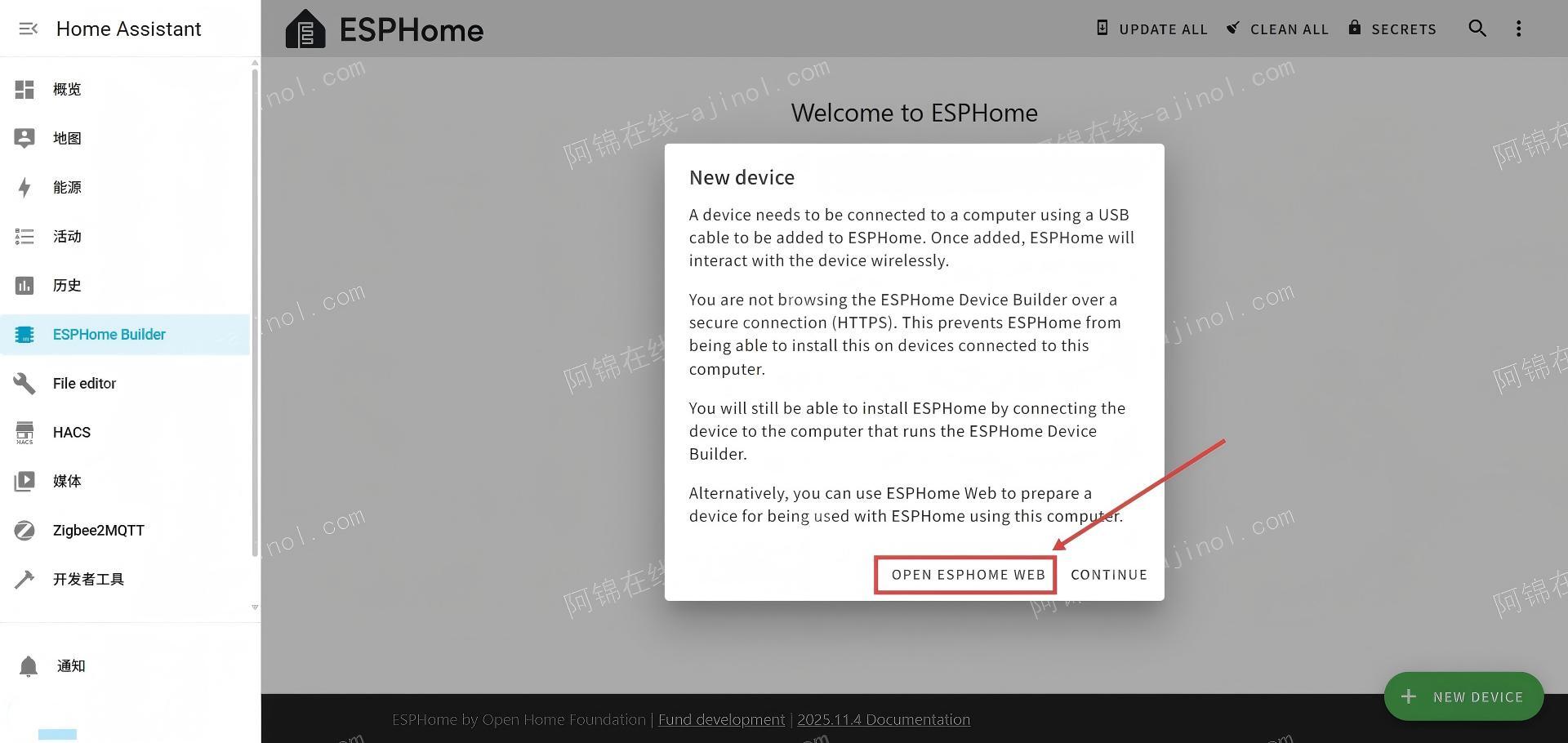

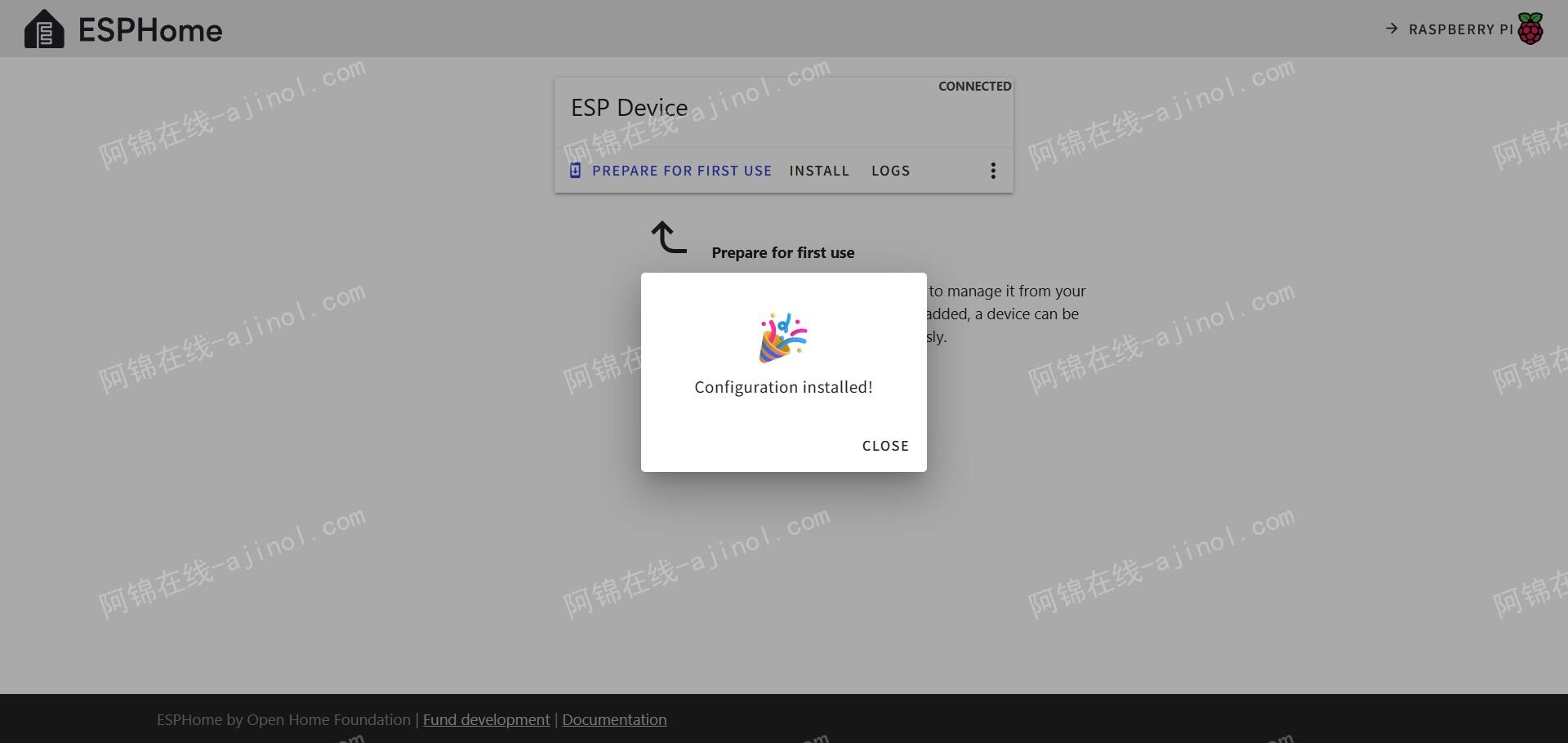

将开发板连接到电脑上，进入ESPHomeBuilder界面，点击“OPEN ESPHOME WEB”->点击“PREPARE FOR FIRST USE”->点击“CONNECT”，在弹出的对话框选择开发板连在电脑上的端口，然后连接->填写家里WiFi的名称和密码->根据提示开始刷写固件，最后出现“Configuration installed!”表示完成初始固件的烧录。

2.在ESPHOME里连接硬件ESP8266。

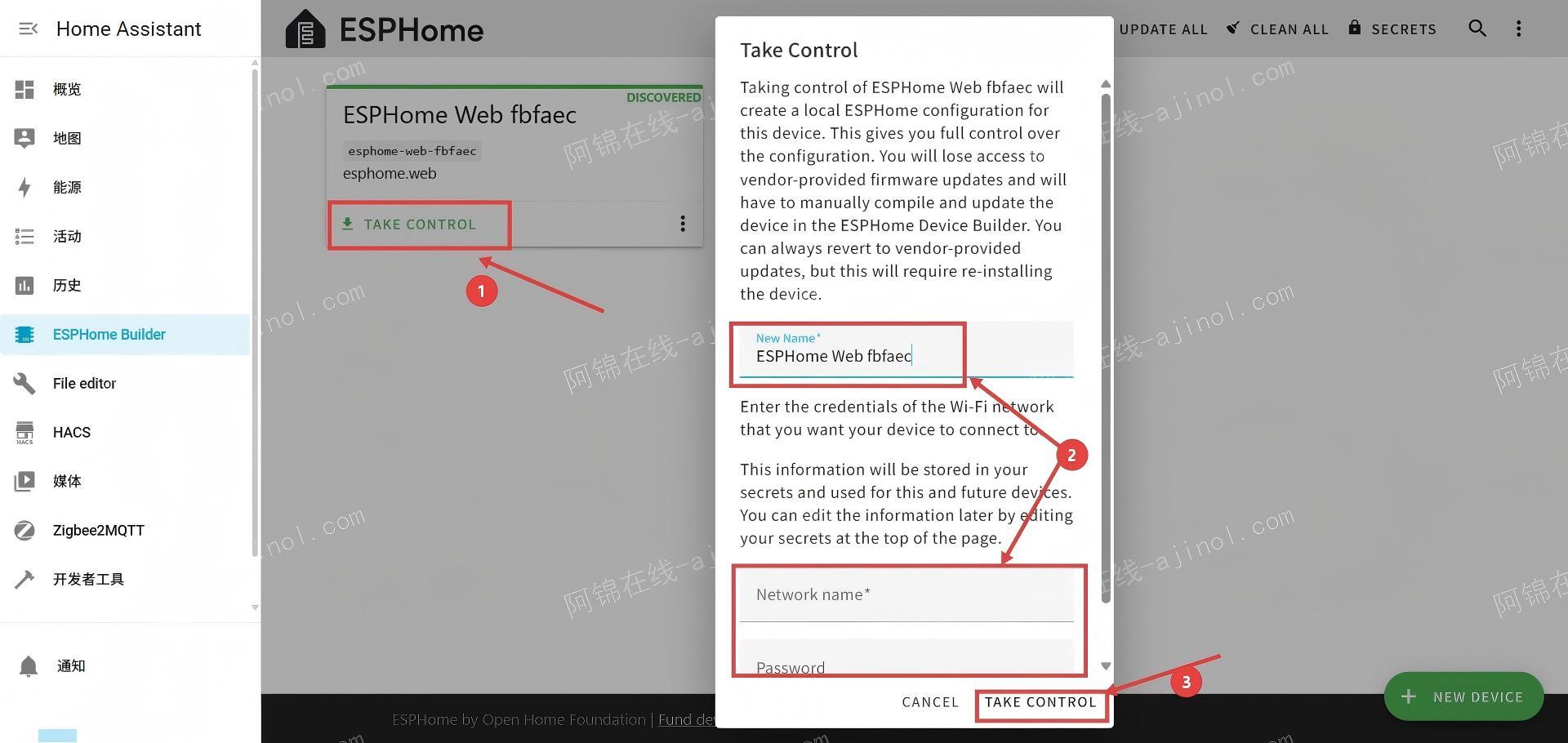

在第一步刷写好初始固件后，重启ESP8266会自动连上WiFi。还是进入ESPHomeBuilder界面，这时会提示发现新硬件，点击“TAKE CONTROL”，填写名称、网络信息等，这样就添加成功了。

3.配置具体参数，并将新固件OTA到开发板上。

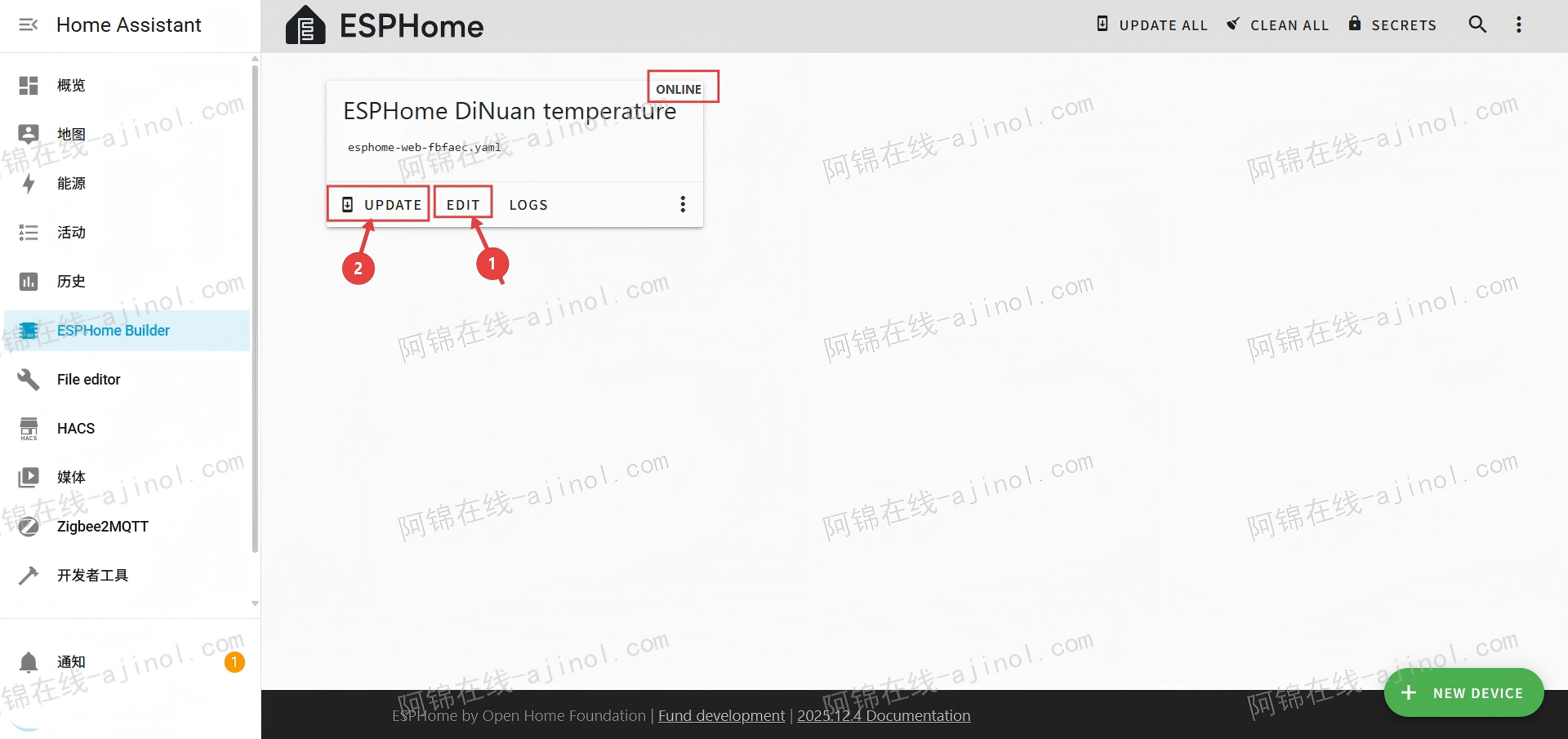

这时，我们再进入esphome的页面，就会看到刚刚添加的新设备，右上角显示“ONLINE”代表设备已成功联网。这时点击“EDIT”进行配置文件的编辑。

这里的yaml文件是刷写初始固件时配置的默认参数，我们想要使温度传感器能够正常使用，还需要添加以下代码：

# 这里是配置DS18B20的两个总线，总线对应的针脚pin需要看开发板的文档。（前面的硬件制作部分，如果把两个传感器的数据线都连到一个针脚上，这里只需配置一个总线）
one_wire:
  - platform: gpio
    pin: GPIO4
    id: one_wire01
  - platform: gpio
    pin: GPIO12
    id: one_wire02

# 配置传感器，update_interval是数据上报频率，120秒就可以了
sensor:
  - platform: dallas_temp
    name: temperature1
    update_interval: 120s
    one_wire_id: one_wire01
  - platform: dallas_temp
    name: temperature2
    update_interval: 120s
    one_wire_id: one_wire02

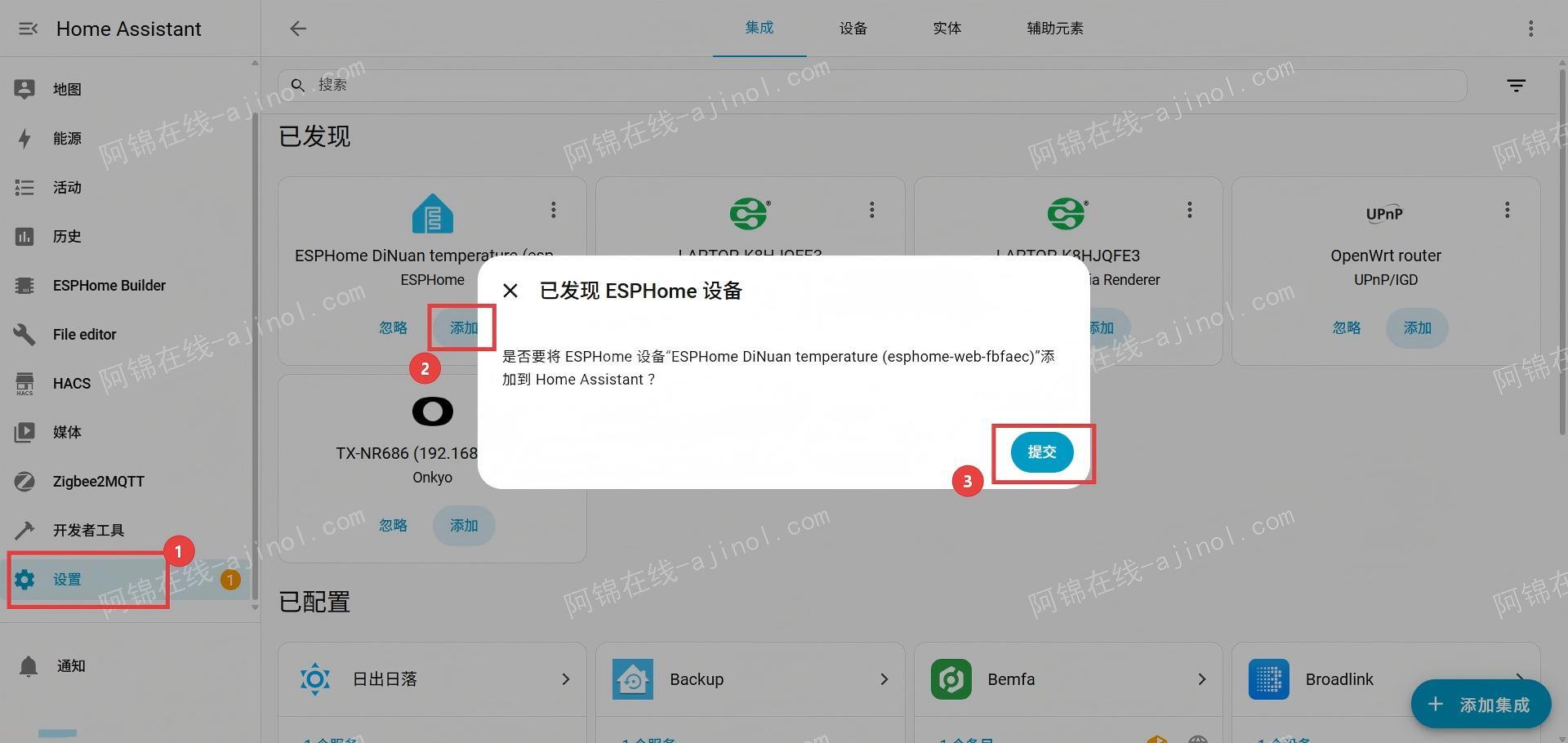

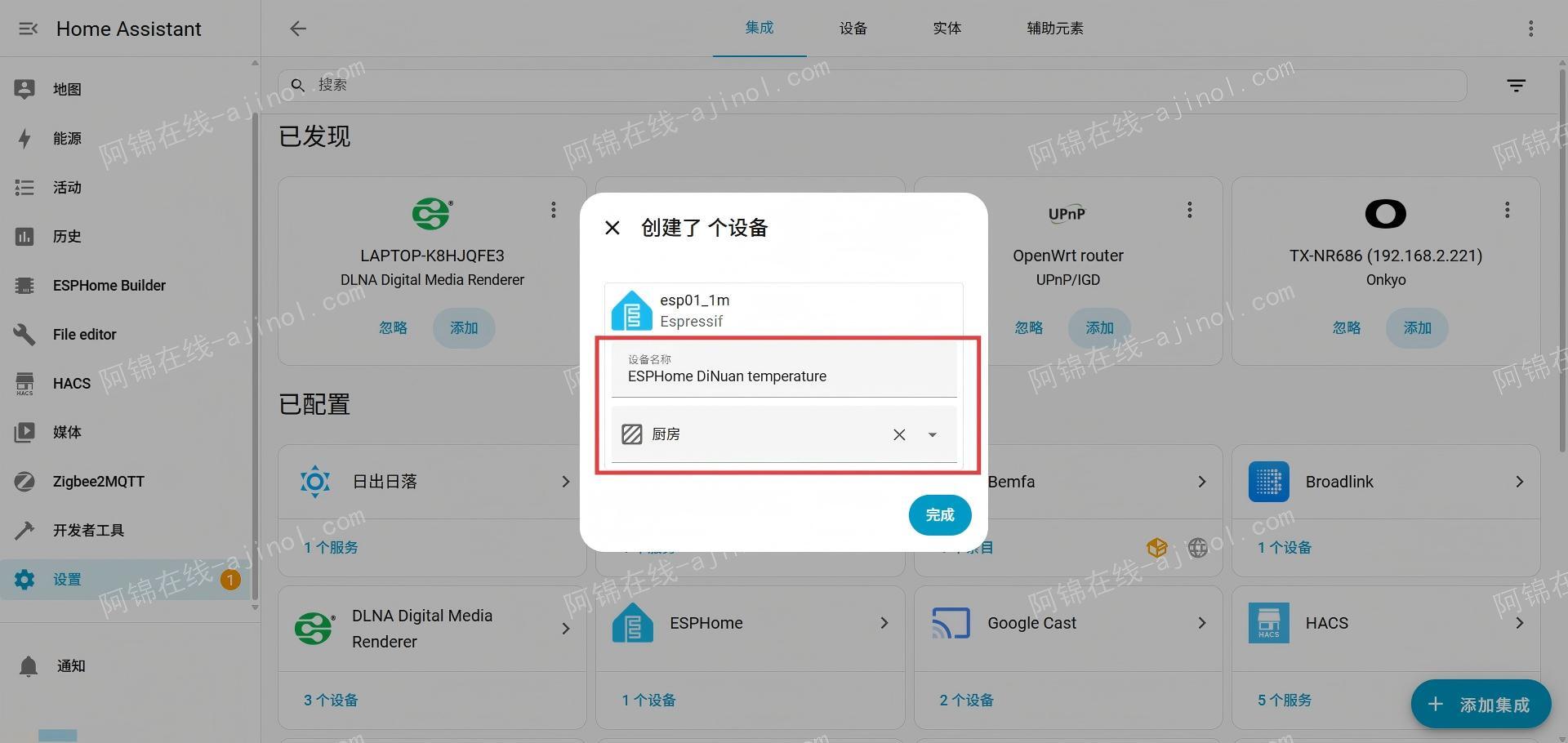

添加好以后，点击“SAVE”进行保存，然后回到上一个页面点击“UPDATE”进行OTA更新，这时ESPHome会自动编译固件、上传固件、刷写固件，这个过程需耐心等待一会儿，出现下图内容表示更新完成。
